Una de las preguntas que más recibimos en Cadg3D es: "¿tienen los planos de esta pieza?". La respuesta casi siempre es no — y no la necesitamos. Eso es exactamente para lo que existe la ingeniería inversa.

¿Qué es la ingeniería inversa?

Es el proceso de tomar un objeto físico existente y reconstruir su información técnica —geometría, dimensiones, tolerancias— sin contar con los planos o archivos digitales originales. En otras palabras: partimos de la pieza real, no de un plano en papel.

Cómo lo hacemos en Cadg3D

1. Digitalización de la pieza

Usamos escaneo 3D de alta precisión para capturar la geometría exacta de la pieza física, generando una nube de puntos que representa cada detalle de su superficie.

2. Reconstrucción del modelo CAD

A partir de esa nube de puntos, reconstruimos un modelo 3D editable en software CAD, corrigiendo desgaste o imperfecciones que la pieza original pueda tener por el uso.

3. Validación dimensional

Antes de fabricar, verificamos que el modelo reconstruido cumpla con las tolerancias necesarias para que la pieza final encaje y funcione exactamente igual que la original.

4. Fabricación

Dependiendo del uso de la pieza, la producimos en impresión 3D (para validación rápida o series cortas) o recomendamos el proceso de manufactura más adecuado.

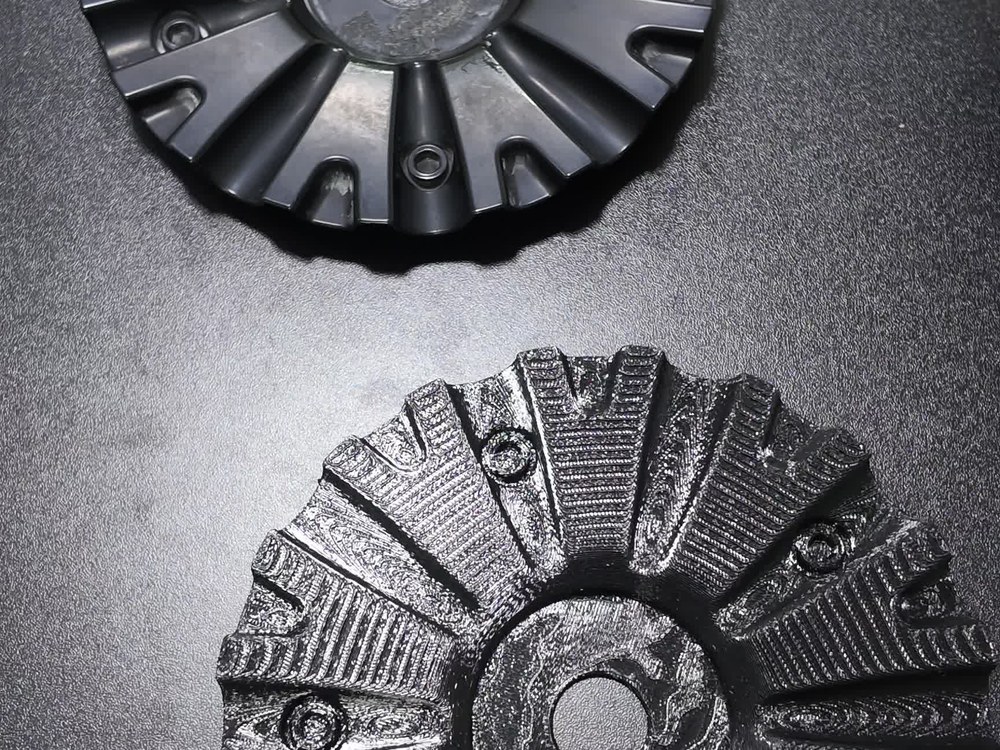

Caso real: réplica de tapa de rin

Recientemente escaneamos una tapa de rin descontinuada y fabricamos 4 unidades exactas en ASA, listas para instalar sin ajustes adicionales. Este es exactamente el tipo de reto que resolvemos todas las semanas: piezas que ya no se consiguen, pero que la operación de un cliente necesita seguir funcionando.

¿Cuándo tiene sentido la ingeniería inversa?

¿Tienes una pieza que replicar?

Cuéntanos tu caso — entre más contexto nos des (fotos, medidas aproximadas, para qué se usa), más rápida y precisa será la cotización. Contáctanos aquí.
